Technologia produkcji sit żaluzjowych i grzebieniowych — różnice w doborze materiałów i procesie obróbki

Sita żaluzjowe i grzebieniowe różnią się budową oraz sposobem pracy w układzie czyszczącym kombajnu. Elementy żaluzjowe posiadają ruchome lamelki zamocowane na cienkich drutach. Taka konstrukcja umożliwia precyzyjną regulację wielkości szczelin podczas omłotu różnych gatunków zbóż. Sita grzebieniowe opierają się na sztywnych progach lub specjalnie wyprofilowanych zębach. Spowalniają one przepływ przemieszczającej się masy żniwnej i wspomagają dokładną separację czystego ziarna od zanieczyszczeń. Odmienna specyfika pracy obu podzespołów wymusza zupełnie inne podejście do doboru stosowanych materiałów. Procesy wytwarzania poszczególnych typów sit wymagają zaplanowania osobnych technologii cięcia i obróbki plastycznej metali. Wymagania wobec tych części nieustannie rosną wraz ze zwiększaniem wydajności nowszych maszyn rolniczych. Prawidłowy przepływ odseparowanego materiału zależy bezpośrednio od geometrii otworów oraz gładkości powierzchni. Konstruktorzy i technolodzy muszą uwzględniać potężne siły działające na układ w trakcie intensywnych żniw. Zrozumienie tych zjawisk fizycznych pozwala inżynierom bezbłędnie zaplanować optymalny proces produkcji elementów zamiennych.

Wymagania materiałowe i precyzja cięcia laserowego

Produkcja ruchomych lamel wymaga zastosowania stali o podwyższonej sprężystości oraz dużej odporności na zmęczenie. Elementy te wycina się zazwyczaj ze specjalnej blachy stopowej o grubości zaledwie 0,65 milimetra. Materiał ten zachowuje elastyczność przy wielokrotnych obrotach na stalowym drucie nośnym. Cienkie profile nie tracą swojego pierwotnego kształtu pod wpływem obciążeń cyklicznych oraz silnych wibracji ramy. Lamele pracują w skrajnie niesprzyjających warunkach dynamicznych. Muszą one bezustannie wracać do ustawienia wyjściowego bez generowania najmniejszych trwałych odkształceń. Ramy nośne maszyn przenoszą z kolei w większości obciążenia statyczne. Zmusza to producentów do wykorzystywania grubszych, mniej podatnych na ugięcia gatunków stali konstrukcyjnej.

Cięcie laserowe najcieńszych blach stawia ogromne wymagania wobec gładkości uzyskiwanych krawędzi. Dokładne odwzorowanie kształtu zębów na krawędziach oraz spasowanie otworów montażowych decyduje o zminimalizowaniu oporów tarcia. Zaawansowana technologia wiązki laserowej zapewnia gładkie krawędzie cięcia bez powstawania ostrych zadziorów technologicznych. Proces ten niemal całkowicie eliminuje potrzebę dodatkowej obróbki wykończeniowej detali. Brak mikrouszkodzeń na brzegu blachy gwarantuje płynną i bezawaryjną pracę mechanizmu sterującego szczelinami. Nowoczesny park maszynowy umożliwia zachowanie powtarzalności wymiarowej tysięcy lamel z tolerancją do ułamków milimetra.

Obróbka elementów grzebieniowych i systemy CAD

Twarde moduły grzebieniowe znoszą gigantyczne obciążenia uderzeniowe generowane przez podawaną z ogromną siłą masę żniwną. Wnętrze pracującego układu czyszczącego przyjmuje nierzadko niepożądane zanieczyszczenia, polne kamienie oraz zbrylone grudki ziemi. Twórcy maszyn stosują w takich strefach roboczych wyłącznie stale trudnościeralne o ponadprzeciętnej tolerancji na mikrouszkodzenia. Sprawdzają się tu doskonale specjalistyczne stopy hutnicze wzbogacone podwyższonym dodatkiem manganu. Zachowują one integralność progów spowalniających nawet przy intensywnym kontakcie z twardym i ostrym materiałem. Sztywne zęby spowalniające kompletnie nie wymagają elastyczności. Podzespoły tego rodzaju potrzebują absolutnej twardości powierzchniowej i ponadprzeciętnej odporności na przedwczesne wycieranie.

Projektowanie za pomocą cyfrowych systemów CAD ułatwia inżynierom perfekcyjne odwzorowanie układu fabrycznych punktów mocowania. Programy komputerowe pozwalają błyskawicznie przenieść koordynaty starych otworów na wirtualny projekt nowego wyrobu. Ma to decydujące znaczenie, gdy wymianie podlegają sita do bizona, wymagające idealnego spasowania ze starszymi rocznikami sprzętu. Bezbłędna eliminacja błędów wymiarowych na etapie projektowania drastycznie obniża ryzyko późniejszych problemów montażowych. Ponad ćwierć wieku doświadczeń zakładu produkcyjnego OSKO-PLAST udowadnia, że precyzyjne modelowanie cyfrowe najskuteczniej skraca czas wdrażania nowych części rolniczych do produkcji seryjnej.

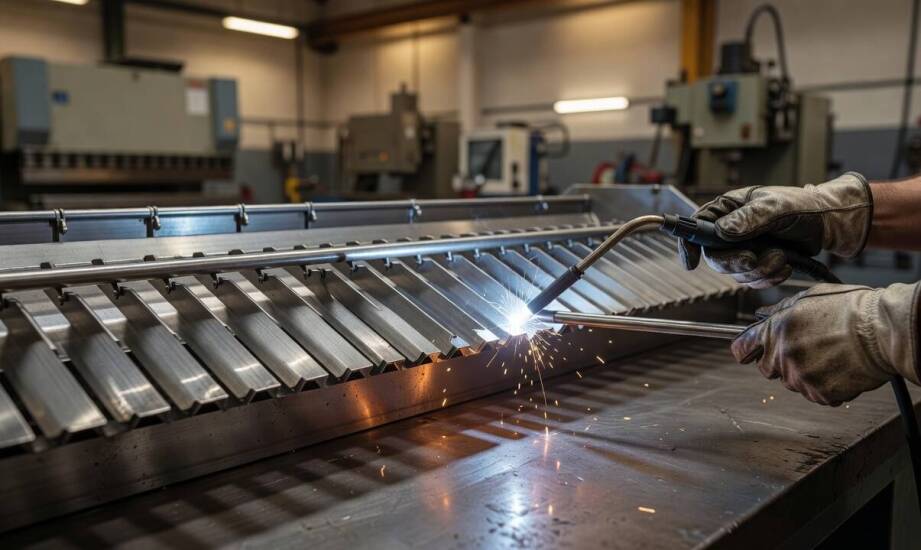

Złożenie wyciętych laserowo fragmentów w jeden działający podzespół opiera się na odpowiednio dobranej metodzie łączenia. Budowa sit żaluzjowych wymaga usztywnienia ramy zewnętrznej oraz jednoczesnego zintegrowania wrażliwego mechanizmu regulacyjnego. Zakłady obróbki metali używają do tego celu maszyn realizujących bezpieczne zgrzewanie wielopunktowe. Powstające zgrzewiny muszą stabilnie zakotwiczyć drut na właściwym miejscu bez uszkadzania delikatnej struktury cienkich lamel. Wytwarzanie wariantów grzebieniowych stawia natomiast nacisk na bardzo masywne i głębokie zespolenie progów z profilami. Trwałe spawy zapobiegają niebezpiecznemu odrywaniu się elementów pod wpływem impetu materiału wyrzucanego z bębna młócącego.

Wpływ parametrów obróbki na żywotność maszyn

Odpowiednie dopasowanie parametrów hutniczych blachy do zadań operacyjnych konkretnego elementu znacząco opóźnia zużycie eksploatacyjne sprzętu. Bezpieczne i chłodne cięcie CNC połączone z mocnymi spoinami bezpośrednio wydłuża okres bezawaryjnej pracy całego systemu czyszczącego. Precyzyjnie osadzone mechanizmy zachowują pełną możliwość swobodnej regulacji prześwitu przez kilka bardzo intensywnych sezonów. Wzmocnione sekcje progowe stawiają skuteczny opór uderzającej słomie bez najmniejszego ryzyka nagłego pęknięcia złącza na polu. Maszyna żniwna dysponuje dzięki temu niezmiennie wysoką zdolnością odseparowywania zabrudzeń od wartościowego ziarna. Parametry sortowania plonu wewnątrz kombajnu pozostają zawsze na pożądanym poziomie niezależnie od stopnia zanieczyszczenia łanu.
